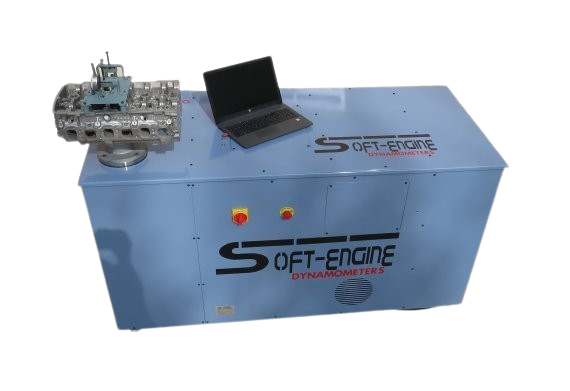

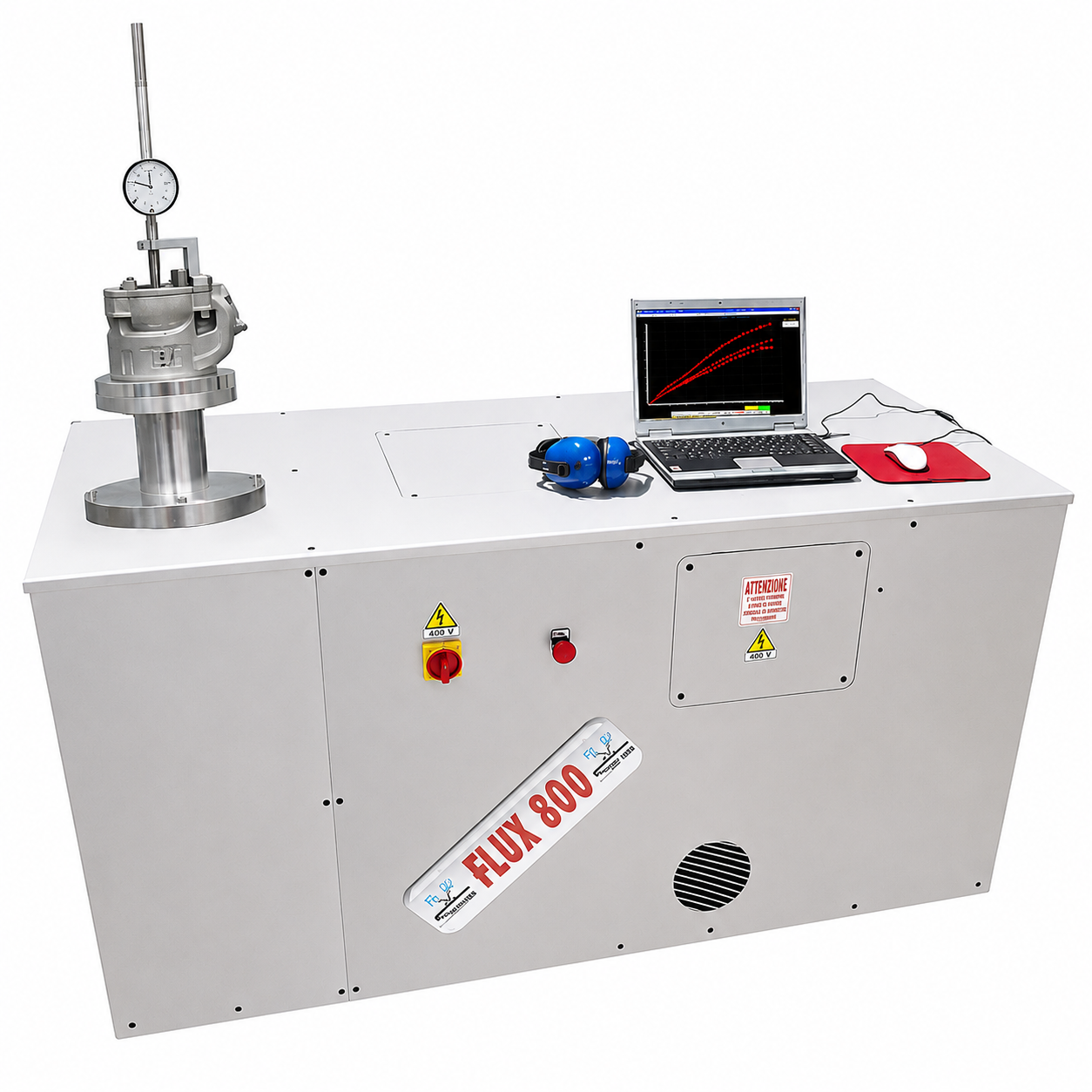

FLUX 800

I banchi prova Flux sono flussometri interamente progettati e realizzati dalla Soft-Engine. Il flussometro permette di misurare la portata dell'aria che viene immessa o espulsa in una testata o in un componente del motore.

Il Flux 800 è un banco estremamente professionale, il top di gamma, ed è utile per chi prepara le testate con lavorazione di condotti, modifiche valvole ecc.

L'importanza dei dati estrapolati dal flussometro è la relazione diretta tra i dati in uscita e le prestazioni del motore: più portata, più potenza. Si è anche sviluppata una opzione software specifica per i motori a 2 tempi.

FLUX 2.0
Il software di acquisizione e gestione dati "FLUX" permette di effettuare una prova di misura portata al banco di flussaggio SOFT-ENGINE in modo estremamente rapido e di analizzare i risultati al dettaglio, attraverso grafici, tabelle, valori di picco e lettore curva.
Si parte scegliendo il tipo di prova principale, cioè aspirazione, scarico e prova di verifica rapida.
Per i primi due test viene chiesto di scegliere il tipo di flusso (flusso diretto, flusso inverso o entrambi), il metodo di calcolo del coefficiente di efflusso (scelta tra nessun calcolo, calcolo basato sul diametro sede valvola, basato sull'alesaggio, basato sull'area di cortina o tutti), i dati sulle valvole, i valori delle pressioni (fino a sei pressioni costanti) e i punti di alzata valvola da considerare durante il test (valore massimo e passo costante oppure fino a 100 valori qualsiasi).

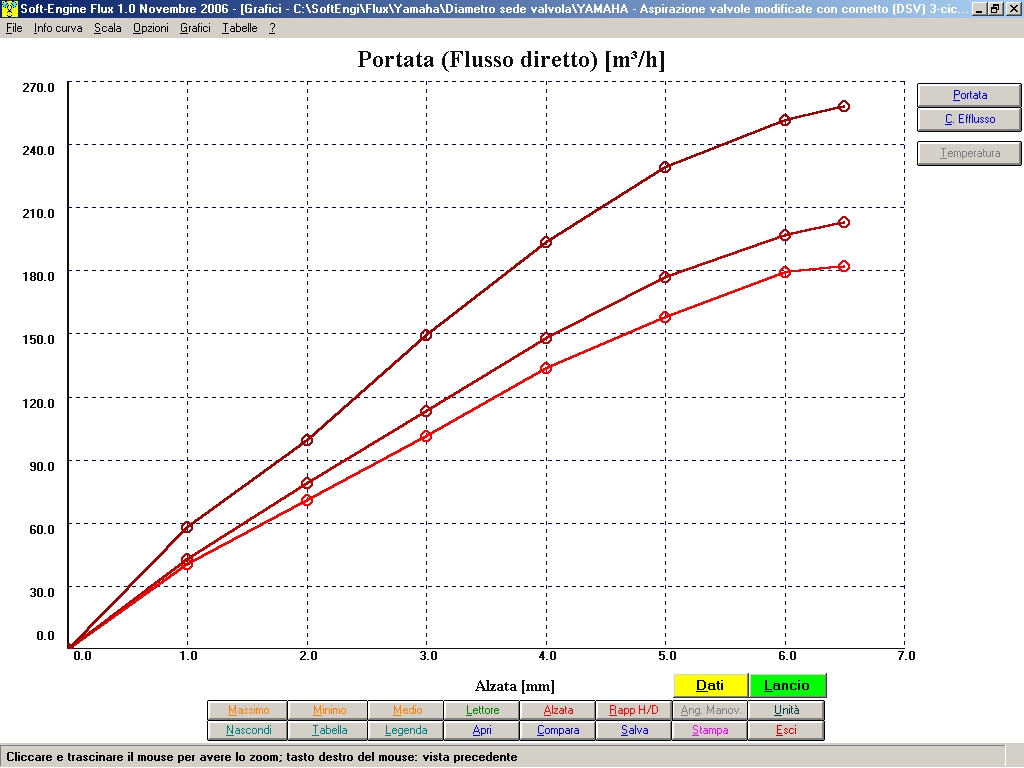

Per la prova di verifica rapida, invece, basta solo comunicare i valori di pressione. Per tutti i tipi di prova, i dati ambientali sono direttamente acquisiti dalla stazione meteo automatica. Poi si effettua la prova, durante la quale, a ogni alzata selezionata con l'apposito strumento, è sufficiente dare al software un consenso: la pressione, attraverso l'inverter viene stabilizzata e l'anemometro registra il valore della portata, mentre l'algoritmo di calcolo scelto fornisce il valore corrispondente del coefficiente di efflusso. La comunicazione PC-Centralina è di tipo USB. Al termine, i grafici di portata, coefficiente di efflusso e temperatura: essi possono essere messi in funzione dell'alzata, del rapporto H/D (Alzata/Diametro della sede valvola o dell'alesaggio a seconda della formula scelta) e dell'angolo di manovella (se inserito).

Il software ha molti strumenti per analizzare le curve delle grandezze acquisite: primo tra tutti il "lettore curva", in grado di ottenere un valore in qualsiasi punto della curva con precisione al centesimo; attraverso lo zoom è possibile ingrandire il grafico su un’area di interesse; vengono mostrati il valore di picco e il valor medio del grafico a video, possibilità di cambiare la scala del grafico, zoomare e cambiare le grandezze di riferimento (=dell'asse X). Diversi test effettuati possono essere aperti contemporaneamente (opzione "compara") e confrontati; i confronti sono mostrati sugli strumenti di analisi e soprattutto sulle tabelle (confronto diretto dei tabulati). Infine, la stampa del grafico riporta non solo il diagramma, ma anche le note con i principali dati inseriti e calcolati; la scelta di quali note stampare è possibile personalizzando il foglio di stampa.
Il software è compatibile con i sistemi più aggiornati di Windows.

Maggiori informazioni nella sezione downloads.
