CAMS MAKE-PROF 25

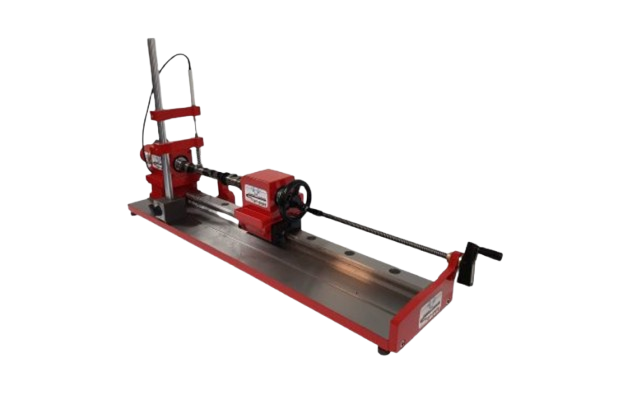

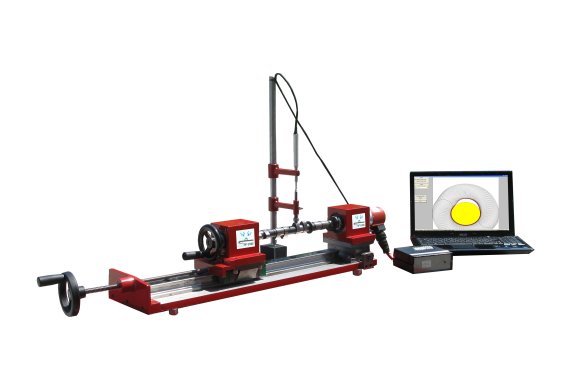

Cams Make-Prof 25 è uno strumento ad alta precisione progettato per l’acquisizione e la misurazione dell’alzata delle camme, pensato per applicazioni professionali nel settore motoristico. Il dispositivo integra una meccanica di altissimo livello, con sistema di montaggio dell’albero a camme su contropunte, garantendo stabilità e accuratezza durante le operazioni di misura. Attraverso la rotazione controllata della camma, sensori con precisione micrometrica rilevano in tempo reale il profilo di alzata, assicurando dati affidabili e ripetibili. Cams Make-Prof 25 rappresenta la soluzione ideale per costruttori di camme e preparatori che richiedono massima precisione, controllo e qualità nelle analisi dei profili.

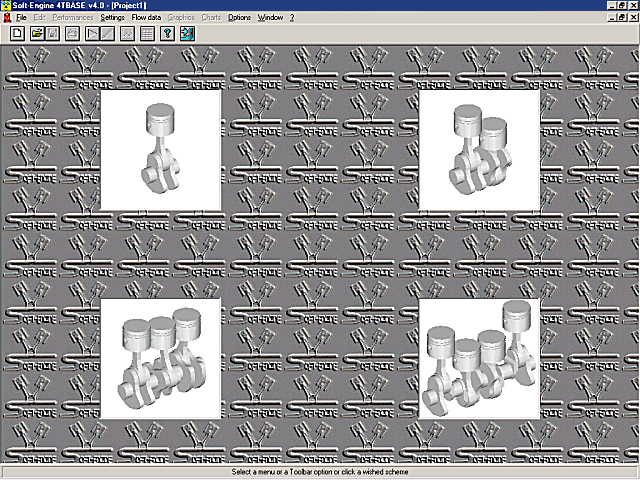

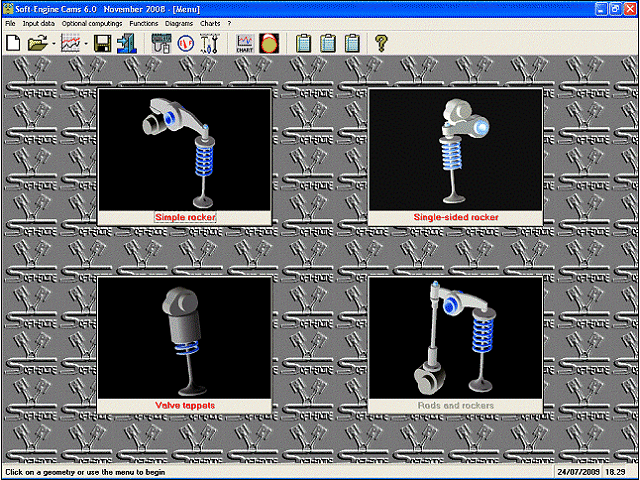

Il software di acquisizione dal dispositivo “CAMS MAKE-PRO” permette di acquisire la curva di alzata della camma in funzione dell’angolo di rotazione (=angolo camma). In questo modo si possono ottenere i dati costruttivi del profilo di una camma esistente. Come si vedrà in seguito, il programma permette di esportare tali dati verso programmi di CAD, database, macchine utensili e, ulteriormente, verso programmi di simulazione Soft-Engine (CAMS e 4TBASE - simulazione motori 4-Tempi). Dalla videata principale si decide se la camma è di aspirazione o scarico, poi si passa all’acquisizione vera e propria. Caratteristica più importante del software è sicuramente la grande versatilità e l’estrema semplicità dell’analisi del dato acquisito. Per qualunque tipo di prova infatti le operazioni di massima da fare sono semplicemente, in sequenza:
-Scegliere il tipo di camma (aspirazione o scarico);
-Acquisire l’alzata, senza dover introdurre particolari dati in ingresso;
-Il risultato del test (la curva di alzata) viene visualizzato sullo schermo automaticamente;
-Salvare il test;
-Eventualmente, stampare la prova.

Esistono poi dei calcoli aggiuntivi che permettono, per esempio, di avere:
-La velocità e l’accelerazione, grandezze legate all’alzata;
-Il profilo della camma e i suoi dati costruttivi, in coordinate cartesiane e polari.

Infine, ciascun tabulato è esportabile in formato Excel (per compatibilità con fogli elettronici), mentre i dati del profilo possono essere esportati in DXF (per compatibilità con macchine utensili e programmi CAD).

Caratteristica del software è di poter calcolare sempre, anche in un secondo momento, le curve di velocità e accelerazione e i dati costruttivi del profilo, basta fornire al software di volta in volta i dati di cui ha bisogno, cioè:
Il numero di giri massimo del motore se si vuol calcolare velocità e accelerazione;
Il raggio di base della camma se si vuol calcolare il profilo della camma e i suoi dati costruttivi.

Maggiori dettagli nella sezione Download.
